濟南電纜橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個系統纜顯得類型、數量,合理選定適用的橋架。

　　1.確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路由。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

　　2.荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

　　3.確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格, 托臂的長度,支柱的長度、間距,橋架的寬度和層數。

　　4.確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選折相應的蓋板。

　　5.繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

　　1.電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。

　　2.電纜橋架與用電設備交越時,其間的凈距不小于 0.5m。

　　3.兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

　　4.在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更精確。

　　直線段：注明全長、橋架層數、標高、型號及規格。

　　拐彎點和分支點:注明所用轉彎接板的型號及規格。

　　升降段：注明標高變化,也可用局部大樣圖或剖面圖表示。

　　5.橋架支撐點, 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

　　6.電纜引下點位置及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管,注明引下方式即可。

　　7.電纜橋架宜高出地面2.2米以上,橋架頂部距頂棚或其它障礙物不應小于0.3米,橋架寬度不宜小于0.1米,橋架內橫斷面的填充率不應超過50%。

　　8.電纜橋架內纜線垂直敷設時,在纜線的上端和每間隔1.5米處應固定在橋架的支架上,水平敷設時, 在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

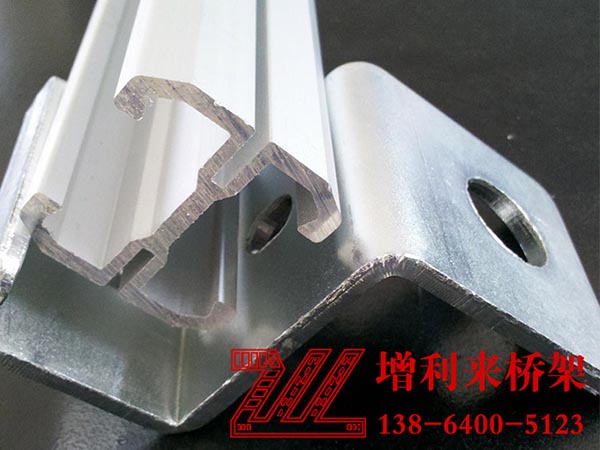

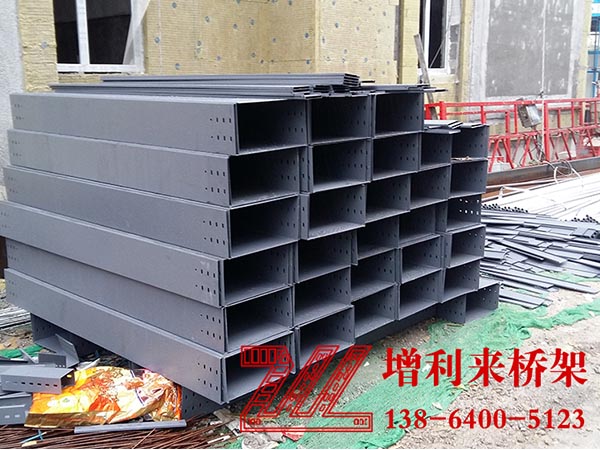

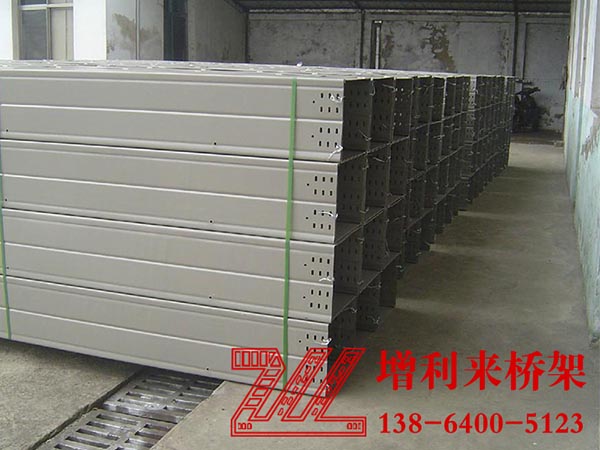

　　以上就是濟南電纜橋架的安裝要求，希望通過上述的介紹可以幫助到你。增利來公司生產XQJ系列電纜橋架分為梯級式、托盤式、槽式及組合式四種模型；產品有防火橋架、不銹鋼橋架、玻璃鋼橋架、鋁合金橋架等。
