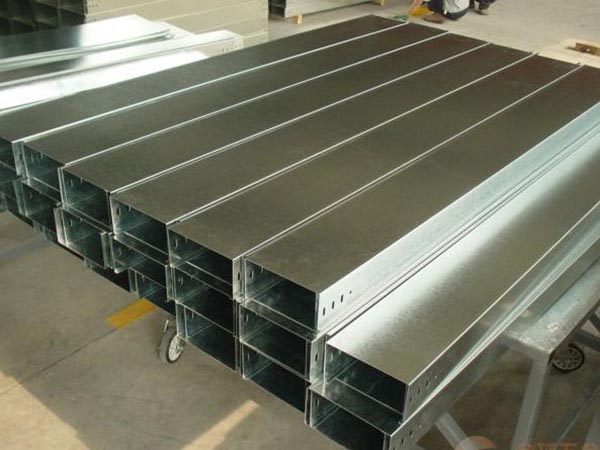

電纜橋架的主要作用是將捋順的電纜歸置好作為一個支撐點的作用。濟南電纜橋架主要可以分為幾大類，分別是槽式電纜橋架、大跨距式電纜橋架、托盤式電纜橋架、梯式電纜橋架和組合式電纜橋架。它們都各自有各自的優勢以及應用場景，是一項工程項目中必不可少的設備。下面增利來電纜橋架的工作人員來為大家講一下電纜橋架的應用場景以及計算方法。

　　電纜橋架應用場景

　　電纜橋架可以附設在各種建(構)筑物和管廊支架上,體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣、附著力好, 耐沖擊強度高的物性特點。

　　1、 電纜橋架的載荷G總的計算： G總=n1q1+n2q2+n3q3+…… 式中:q1、q2、q3、……為各電纜每單位長的重量kg/m、n1、n2、n3、……為相應電纜的根數G應小于電纜橋架的允許載荷(參照載荷曲線圖表) 當 電纜橋架 在室外或帶 護罩時，還應計入水載和風載等因素。

　　2、 電纜橋架寬度b的計算：

　　(1) 電力電纜 b=n1+d1+k1+n2d2+k2+n3d3+k3+…… 式中:d1、d2、d3……為各電纜直徑 n1、n2、n3……為相應電纜直徑的根數 k1、k2、k3……為電纜間距(K值最小不應小于d/4)

　　(2)控制電纜 橋架的寬度b的計算：(一般 電纜橋架的填充率取40%左右)

　　3、電纜的總載面積：S=S0/40 d=S/H=S0/40h

　　4、需要的托架橫載面積：So=n1 式中：h為 電纜橋架 凈高 以YJV-4X150+70電纜為例，直徑50mm，截面積1600mm2 如果要敷設10根這種電纜， 按照截面積來算的話： 1 0X1600=16000mm2 16000/40%=40000mm2 那 選用，400X100(400x100=40000mm2)橋架即可。

　　不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：

　　(1)1kV以上和1kV及以下的電纜;

　　(2) 同一路徑向一級負荷供電的雙回路電纜;

　　(3) 應急照明和其他照明的電纜;

　　(4)電力，控制和電信電纜。

　　若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。

　　(1)電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。

　　(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

　　(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

　　(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪 制橋架敷設軸側圖,則對材料統計將更精確。

　　其實不管是什么類型的濟南電纜橋架，其都是歸總于上文說到的計算方法而做出來的規格。另外在使用電纜橋架的時候一定要注意自身的人身安全，畢竟生命只有一次。以上就是增利來電纜橋架的工作人員來為大家講解的關于電纜橋架的應用場景以及計算方法，希望對大家有所幫助。
